管廊預埋滑槽焊接變形的種類及分布

管廊預埋滑槽焊后產生的殘余應力與變形一般是同時存在的。在低碳鋼的焊接結構中，焊接變形對焊接結構產生的影響一般大于焊接應力。

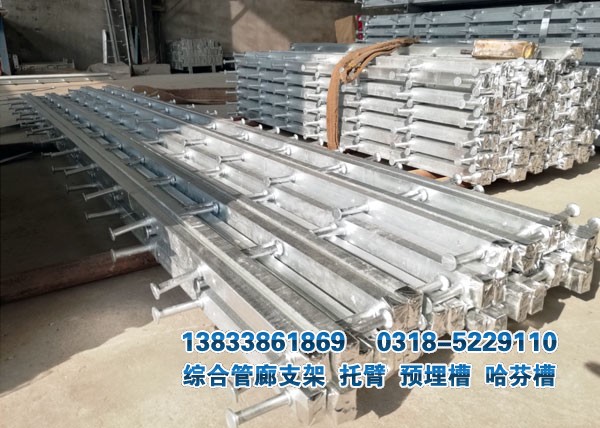

管廊預埋槽

通常，將管廊預埋滑槽焊接變形分為兩類：總體變形與局部變形。在實際結構中這兩類變形是同時存在的?？傮w變形就是整個結構的尺寸或形狀發生變化，通常以縱向及橫向收縮變形、彎曲變形和翹曲變形的形式出現。在焊接結構的生產中，不僅會出現結構的總體變形，并且也會在結構的局部區域出現角變形和波浪形變形。

綜合管廊智能滑槽

此外，又可將管廊預埋滑槽焊接殘余變形分為平面內變形和平面外變形，具體見表1-2。一、焊接接頭的橫向收縮，表1-2和表1-3中沿焊縫長度方向，其橫向收縮是均勻的。然而，在實際的對接接頭中，尤其是長焊縫的對接接頭，情況并非如 此。因?yàn)閷?shí)際的焊接結構常常會出現復雜的橫向收縮，使接頭的橫 向收縮不均勻。管廊預埋滑槽產生橫向收縮不均勻的原因有兩個，一個是由板的一端向另一端焊接時，對接接頭將發生如表1-2所示的同轉變形， 其大小取決于焊接線能量和定位焊位置等的影響。二是焊縫及近縫區的橫向收縮受拘束度的影響。通常，拘束度越大，變形越小，而殘余應力增大。
對接接頭橫向收縮的主要原因是由管廊預埋滑槽的橫向收縮所致。管廊預埋滑槽在焊接過程中首先受熱膨脹，當焊縫金屬凝固時，已膨脹的母材金屬必然收縮，該收縮量就是對接接頭橫向收縮的主要組成部分，而 焊縫本身的橫向收縮量大約只是實際總收縮量的10%。
